ガジェット進化の鍵「フォトマスク」市場が急成長！
結論から言うと、その鍵を握るのが「フォトマスク」という技術です。
このフォトマスク市場が、2026年には7812百万米ドルに達するほどの急成長を見せています。
この成長が、私たちのガジェットライフを大きく変えることになるでしょう。
なぜフォトマスク市場は成長するのか？
なぜそんなに成長しているのか、気になりますよね？
それは、スマホやPCに使われる半導体やディスプレイが、どんどん高性能になっているからです。
より小さく、より複雑な回路を作るには、このフォトマスクの技術が不可欠なんです。
QYResearchの最新レポートによると、2025年に74.28億米ドルだった市場が、2032年には112.65億米ドルにまで拡大する見込みです。
この数字からも、いかに重要な技術かわかりますよね。
フォトマスクってどんなもの？ガジェット体験はどう変わる？
じゃあ、フォトマスクって具体的に何でしょう？
簡単に言うと、チップやディスプレイの設計図を、光を使って小さな部品に焼き付けるための「原版」のようなものです。
想像してみてください。今使っているスマホが、もしこの技術のおかげでさらに薄く、バッテリーが長持ちになったらどうでしょう？
通勤中に動画を見たり、ゲームをしたりする時間がもっと快適になりますよね。
夜に高画質な映画を見ても、画面がもっと鮮やかになるかもしれません。
これがフォトマスクの進化がもたらす、私たちの未来のガジェット体験なんです。
主流は「石英マスク」！その特徴とは？
フォトマスクの中でも、特に重要なのが「石英マスク」という種類です。
2025年には市場の94.85%を占めるほど、主流の技術なんですよ。
これは、熱に強く、光をよく通すなど、とても精密な加工に向いているからです。
正直、専門的な話ですが、この石英マスクの進化が、最先端のガジェットを可能にしていると覚えておけばOKです。
競争と技術革新の最前線

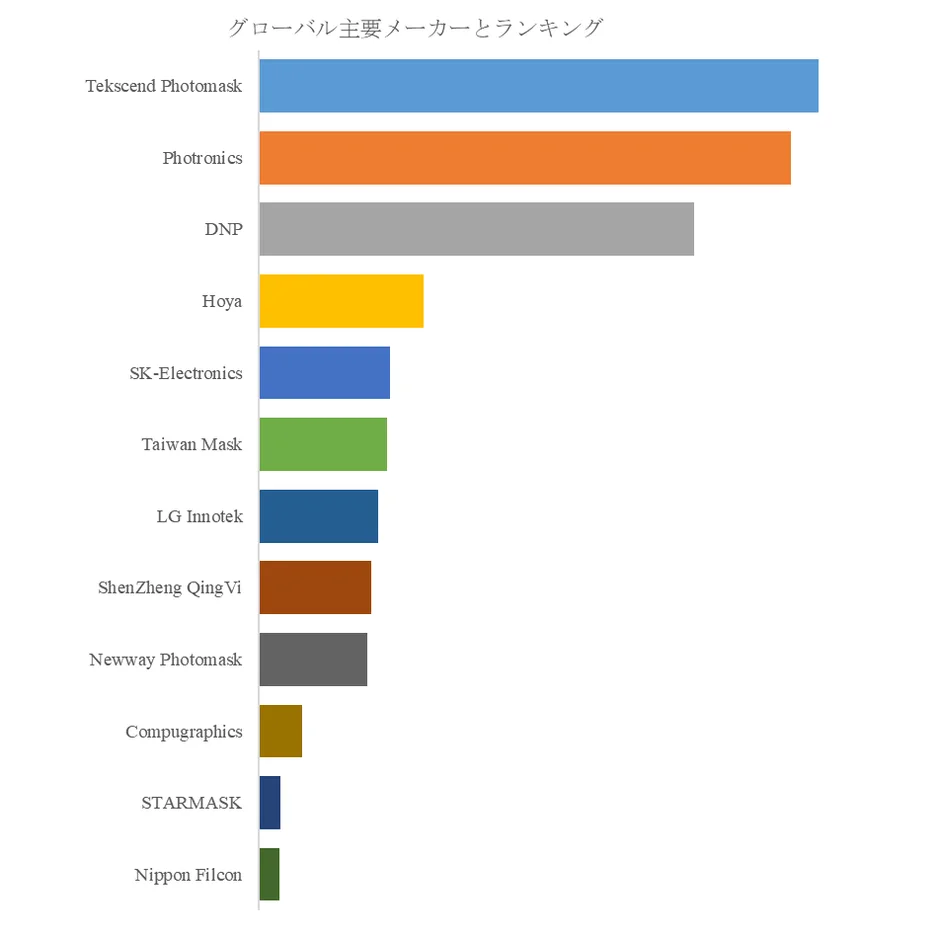

市場にはTekscend Photomask、Photronics、DNP、Hoyaといった大手企業がいますが、実は特定の企業が完全に独占しているわけではありません。
それぞれの企業が、先端半導体向け、ディスプレイ向け、あるいは地域に特化した供給網で競争しています。
-
メリット：技術革新の加速
-
この競争があるからこそ、技術革新がどんどん進み、私たちのガジェットも高性能になっていくんです。
-
例えば、DNPは次世代半導体の量産に深く関わることで、EUV（極端紫外線）対応のフォトマスク開発を加速しています。
-
HoyaもEUVフォトマスクの素材（素板）供給能力を強化していますね。
-
これらの動きは、より高速で、より低消費電力のチップが生まれる未来への投資と言えます。
-
-
デメリット：コストと供給の課題
-
一方で、このような最先端技術の開発には莫大なコストがかかります。
-
また、生産拠点がアジア太平洋地域に集中しているため、供給網の安定性も常に課題となります。
-
もし何かトラブルがあれば、一時的にガジェットの供給に影響が出る可能性もゼロではありません。
-
未来のガジェットは「フォトマスク」が支える
ぶっちゃけ、フォトマスクという言葉を聞き慣れない方も多いと思います。
でも、私たちの日常にあるスマホやPCが、より便利に、より楽しくなるための、まさに縁の下の力持ちなんです。
この市場の動向をチェックしておけば、未来のガジェットの姿が少し見えてくるかもしれません。
もっと詳しく知りたい方は、QY Researchのレポートをチェックしてみてください。
