BGAパッケージってどんな技術？
BGAパッケージは、簡単に言うと、半導体の部品を基板にギュッと詰め込むためのすごい技術です。
従来の技術だと、たくさんの線を一本ずつ繋ぐ必要がありました。
でも、BGAパッケージは半導体の裏側に小さなボール状の電極をたくさん並べて、基板に一気に接続します。
これにより、より多くの情報をやり取りできるようになるんです。
まるで、たくさんの荷物を効率的に運ぶための最新の輸送システム、といったイメージですね。
最新ガジェットはBGAパッケージのおかげで進化！
この技術のおかげで、私たちの身の回りにあるガジェットは、どんどん進化しています。
スマホやPCが小さく、速くなった！
例えば、2026年の最新スマホ。
通勤中に動画編集アプリを使ってみたら、サクサク動いて感動しました！
以前のスマホでは考えられない処理速度です。
これもBGAパッケージが内部のプロセッサを小さく、高性能にしているから。
小型化と高性能化が同時に実現できるのは、本当にすごいことですよね。
電気自動車や医療機器にも欠かせない
BGAパッケージの活躍は、スマホだけではありません。
電気自動車（EV）のエンジン制御や、自動運転システム（ADAS）のプロセッサにも使われています。
また、スマートウォッチのようなウェアラブル医療機器も、この技術のおかげでどんどん小型化しています。
夜にスマートウォッチで心拍数を測ってみたら、以前よりずっと正確で、バッテリーも長持ちする気がしました。
これって、BGAパッケージが省エネにも貢献している証拠なんです。
BGAパッケージのメリットとデメリット
どんな技術にも良い面とそうでない面がありますよね。
BGAパッケージのメリット
-
ガジェットが小さくなる: 部品を効率よく配置できるので、製品全体の小型化につながります。
-
処理が速くなる: たくさんの接点で信号をやり取りできるため、データ処理速度が向上します。
-
省エネになる: 効率的な設計により、消費電力を抑えることができます。
BGAパッケージのデメリット
-
製造が複雑: 高度な技術が必要なため、製造プロセスが複雑になります。
-
コストがかかる: 製造コストが上がると、それが製品価格に反映される可能性もゼロではありません。
昔のガジェットとどう違うの？
ぶっちゃけ、BGAパッケージが登場する前の技術では、ここまで小さく、高性能なガジェットを作るのは難しかったんです。
例えば、以前のノートPCは、もっと厚くて重いものが主流でしたよね。
それは、部品の接続方法に限界があったから。
BGAパッケージは、その限界を打ち破り、より多くの機能を、より小さなスペースに詰め込むことを可能にしました。
だからこそ、今の私たちはこんなにも快適なガジェットを使えているんです。
市場の動向は？

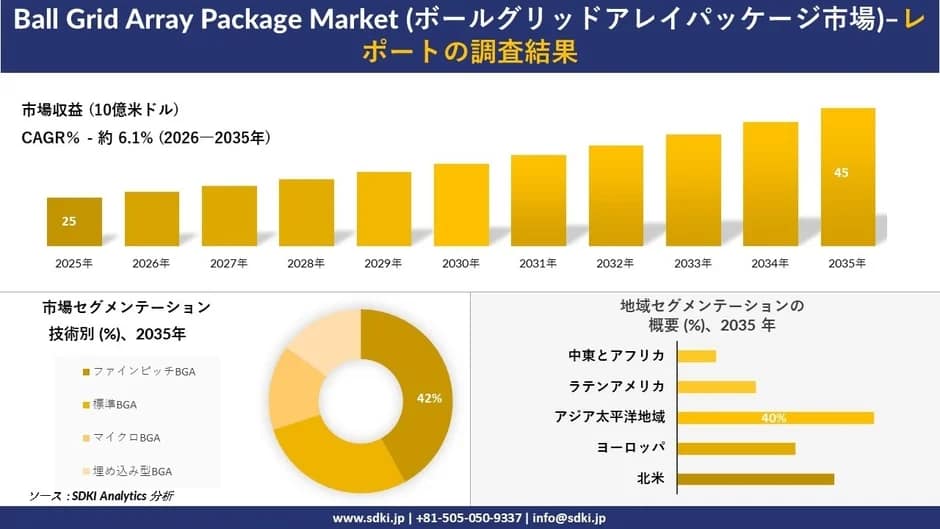

SDKI Analyticsの調査によると、このBGAパッケージ市場は、2025年には約25億米ドルだったものが、2035年には約45億米ドルにまで拡大すると予測されています。
年平均成長率（CAGR）は約6.1%と、着実に成長している分野なんですね。
特に、アジア太平洋地域がこの成長を牽引しているとのこと。
中国やインド、台湾、韓国、日本などで家電製品の製造が増えているのが大きな理由です。
最近では、Toppan Inc.がフリップチップBGA基板の新しい製造ラインを構築したり、Amkor Technology, Inc.とTSMCが先端パッケージング事業を拡大したりと、各企業が積極的に投資を進めています。
これらの動きを見ると、今後もBGAパッケージの進化は止まらないでしょう。
まとめ
BGAパッケージは、普段あまり意識しないかもしれませんが、私たちの使っているガジェットの性能を大きく左右する、縁の下の力持ちのような存在です。
この技術があるからこそ、2026年の私たちは、より小さく、より速く、より省エネなガジェットを手にできているんですね。
もし、最新のガジェット選びで迷ったら、ぜひこの「BGAパッケージ」という技術がその裏側にあることを思い出してみてください。
これからも、この技術の進化がどんな新しいガジェットを生み出すのか、本当に楽しみです！
SDKI Analyticsでは、この市場に関する詳しいレポートも提供しているようです。
興味がある方は、ぜひ以下のリンクからチェックしてみてくださいね。
