結論：AIの未来を担う「Sting Ray」に大注目！
Tokyo Artisan Intelligence株式会社（以下、TAI）が、次世代AI半導体テストチップ「Sting Ray」の評価を完了しました。
これは、低消費電力と高速処理を両立する、独自のAI半導体チップなんです。
ぶっちゃけ、この技術が実用化されれば、AIがもっと身近に、そして環境に優しく使えるようになる可能性があります。
TAIはこれを機に、エッジAIチップの量産化へ本格的に移行すると発表しています。
なぜ「Sting Ray」がすごいのか？
今のAIは、主にデータセンターにある「汎用GPU」という半導体に頼っています。
この汎用GPUはとても高性能ですが、その代わりに膨大な電力を消費し、大量の熱を発生させてしまうのが課題でした。
地球温暖化が叫ばれる今、この電力問題は無視できないレベルに達しています。
そこでTAIが開発したのが、「Sting Ray」というAI半導体チップです。
これは、従来の課題を解決するために、低消費電力と高速処理を両立する独自アーキテクチャを採用しています。
「Sting Ray」の4つの技術的な特徴

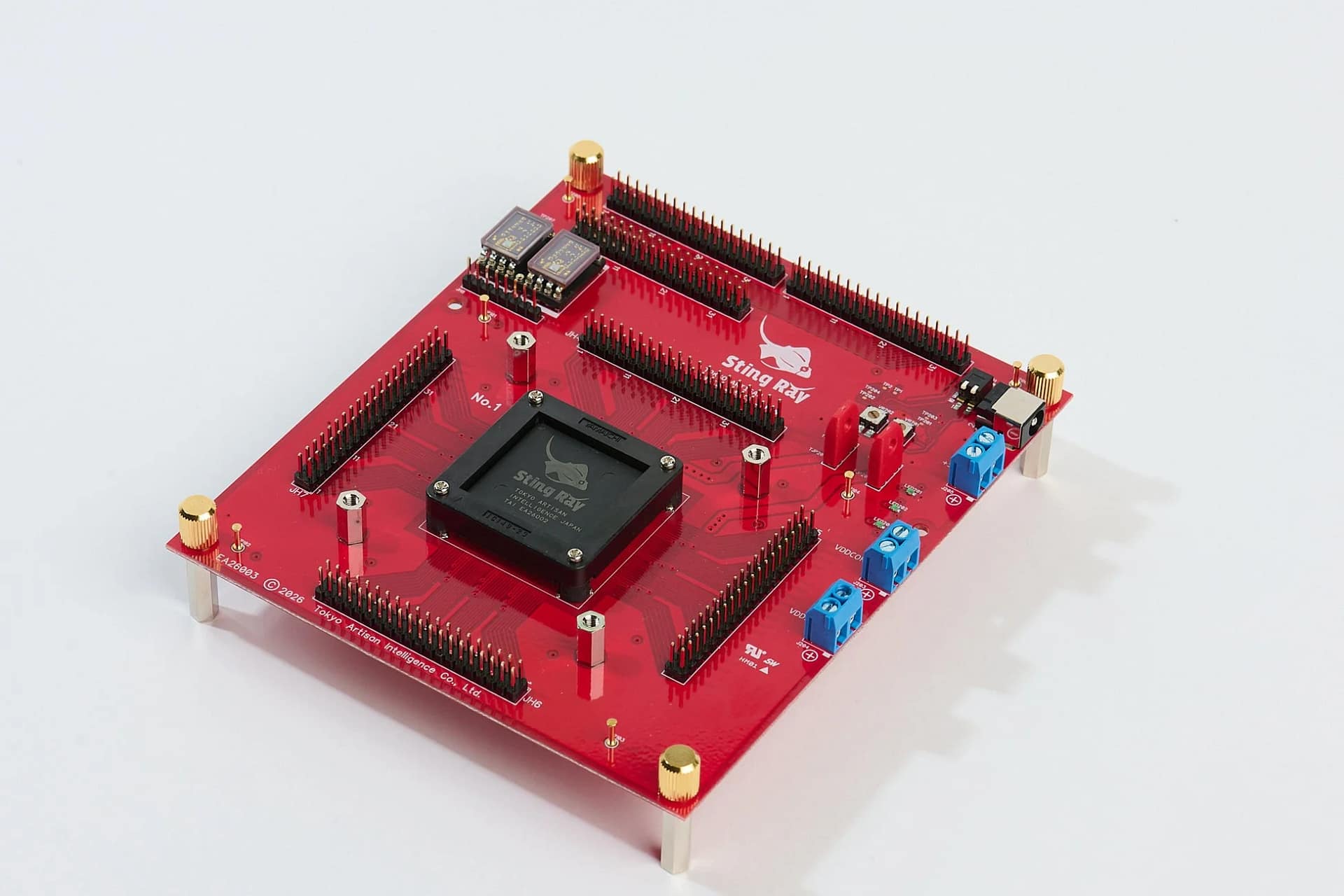

「Sting Ray」は、量産チップの設計前に技術を検証するためのテストチップです。
FPGAという「回路を書き換えられる柔軟性」を持つ半導体の強みを活かしつつ、コストを抑えるために「UMC社40nmプロセス」という製造技術を採用しています。
主な特徴は以下の通りです。
-
柔軟な「再構成性」の検証：AIの用途やモデルに合わせて、処理回路を自由に変更できます。
-
配線チャネルの最適化：チップ内の配線を効率的にすることで、処理速度を向上させます。
-
低消費電力・低遅延の追求：限られた電力でも効率良く動き、ミリ秒単位の素早い判断が求められるリアルタイム処理を可能にします。
-
設計・検証ソフトウェアの開発：ユーザーが回路を設計したり、チップが正しく動くか確認したりするためのソフトウェアも開発されています。
従来のチップとの違いを比較
従来の汎用GPUや固定型のAIチップと「Sting Ray」のアーキテクチャには、大きな違いがあります。
| 特徴 | 従来のチップ（汎用GPUなど） | 「Sting Ray」が目指すアーキテクチャ |
|---|---|---|
| 消費電力・発熱 | 膨大 | 低消費電力・低遅延を維持する |
| AIモデル対応 | 特定のAIモデルにしか最適化できない場合がある | 現場の要望に応じて複数のAIを柔軟に実行できる |
このように、「Sting Ray」は電力効率の高さと柔軟性が大きな強みと言えるでしょう。
「Sting Ray」が活躍する未来のシーン
正直、このチップが実用化されたら、私たちの生活は大きく変わると思います。
TAIは、このチップを「フィジカルAI」という分野への組み込みを想定しています。
フィジカルAIとは、現実世界で動き、判断するAIのことです。
具体的な利用シーン（体験談風）
例えば、通勤中に電車が止まってしまった時を想像してみてください。
もしインフラ点検システムにこのチップが使われていたら、多数のカメラやセンサーがリアルタイムで異常を検知し、もっと早く復旧できたかもしれません。
工場で働く方なら、複数の製造ラインの品質確認や外観検査を同時に、しかも電力消費を抑えながら行えるようになるのは、ぶっちゃけ夢のようですよね。
家庭用ロボットも、もっと賢く、瞬時に判断できるようになるはずです。夜中にペットがいたずらしても、すぐに気づいて教えてくれる、なんて未来も近いかもしれません。
デメリットも知っておこう
もちろん、新しい技術には課題もあります。
-
まだテストチップの段階なので、実際に私たちの手元に届く製品になるまでは少し時間がかかります。
-
新しいアーキテクチャのため、開発環境の整備や市場への浸透には、相応の努力と時間が必要でしょう。
-
量産化に向けてサプライチェーンの構築も本格化するフェーズなので、安定供給までは見守る必要があります。
しかし、これらの課題を乗り越えれば、AIがもっと身近で持続可能なものになるはずです。
今後の展望とロードマップ
TAIは「Sting Ray」の評価完了を起点に、量産化に向けた「Manta Ray」プロジェクトを始動させます。
UMC社の40nmプロセスを採用し、限られたコストでAI半導体チップの製造・販売を目指すとのことです。
具体的なロードマップは以下のようになっています。
-
2027年1Q：設計ソフトウェア（α版）リリース
-
2027年2Q：エンジニアリング・サンプル（ES版）チップ製造
-
2027年3Q：ES版チップを搭載した評価ボード提供
-
2027年4Q：量産版（MP版）チップ製造
-
2028年1Q：MP版チップを搭載した評価ボード提供
低消費電力・低遅延という強みを活かし、鉄道・インフラ、製造・検査、ロボットといったフィジカルAI領域への展開を進めていく予定です。
また、2026年8月6日には東京・日本橋で開催されるイベントで、今回のテストチップの実機デモが公開されるとのこと。
詳細が分かり次第、ぜひチェックしてみてくださいね。
まとめ
TAIの「Sting Ray」は、AIが抱える電力消費や発熱といった地球規模の課題を解決する可能性を秘めた、画期的なAI半導体チップです。
「低消費電力」と「柔軟な処理能力」は、これからのAI社会を支える基盤となるでしょう。
今後の「Manta Ray」プロジェクトや、実機デモの発表にも期待が高まりますね。
TAIの会社HPはこちらです：
https://tokyo-ai.co.jp/
AIの未来がどう変わっていくのか、引き続き注目していきましょう！
