【2026年最新】「高密度相互接続（HDI）基板」って何？あなたのスマホが薄い・速いの秘密を徹底解説！

2026年7月8日 2026年7月8日

HDI基板がガジェットを変える理由

「HDI基板って何？」と感じた方もいるかもしれませんね。
これは、電子機器の内部にある、たくさんの部品をつなぐ土台のようなものです。

従来の基板と比べると、HDI基板は圧倒的に配線密度が高いのが特徴です。
例えるなら、一本道だった道路が何車線もある高速道路になったようなもの。
これによって、より多くの情報を、より速く処理できるようになるんです。

具体的に、HDI基板がもたらすメリットは以下の3つです。

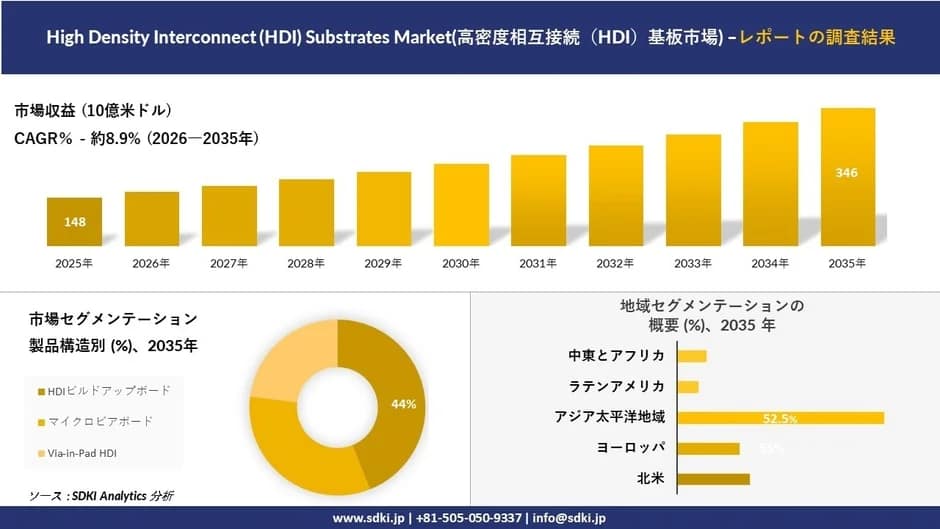

SDKI Analyticsの調査によると、このHDI基板市場は2026年から2035年にかけて大きく成長すると予測されています。
特に、スマートフォンやタブレット、ウェアラブル機器といった、私たちが日々使うガジェットの需要が高まっていることが、その大きな要因となっているそうですよ。

私自身、最新のスマホを愛用していますが、正直、その性能には驚かされるばかりです。
通勤中に動画を見たり、SNSをチェックしたりするんですが、本当にサクサク動いてストレスがありません。
これはHDI基板のおかげで、内部の配線が効率的に情報を行き来させているからだと感じています。

また、夜にスマートウォッチで睡眠トラッキングをする時も、腕に付けているのを忘れるくらい軽いんです。
以前のモデルと比べると、その軽さには驚かされます。
これもHDI基板が小型化に貢献しているからこそ実現できたことだと、実際に使ってみて感じました。

これらのガジェットは、軽量かつ高性能な設計が求められます。
だからこそ、HDI基板が欠かせない存在になっているんですね。

HDI基板は素晴らしい技術ですが、正直なところ、いくつか気になる点もあります。

コストが高め: 高度な技術と複雑な製造工程が必要なため、従来の基板に比べて製造コストが高くなる傾向があります。そのため、製品価格に影響が出ることもありますね。
製造の難易度: 微細な配線や層の積層が必要なため、製造には高い技術力と設備が求められます。これは、どんなメーカーでも簡単に作れるわけではない、ということでもあります。

しかし、これらのデメリットがあったとしても、小型化や高性能化が求められる最新ガジェットには、間違いなくHDI基板が向いています。
より安価な製品には従来の基板が使われることもありますが、私たちが求める「薄くて軽い、そして速い」ガジェットには、HDI基板の恩恵が不可欠と言えるでしょう。
