【2026年最新】次世代ガジェットの「熱問題」を解決！AMBセラミック基板がすごすぎる理由をプロが解説

2026年5月21日 2026年5月21日

AMBセラミック基板ってぶっちゃけ何がすごいの？

AMBセラミック基板は、簡単に言うと「めちゃくちゃ高性能な電子基板」です。

普通の基板とは違い、熱を逃がすのが得意で、電気も安全に保てます。
だから、熱くなりがちな最新の電化製品にはピッタリなんですね。

具体的には、次のような特徴があります。

この技術は、電気自動車（EV）や産業用の機械、鉄道の部品など、「壊れては困る」「長く使いたい」製品で特に活躍しています。

AMBセラミック基板がこれほど注目されているのには、大きく2つの理由があります。

最近のEVや高性能な電子機器には、「SiC」や「GaN」といった「次世代パワー半導体」が使われています。

これらはすごくパワフルで効率も良いのですが、その分、熱をたくさん出すのが弱点なんです。

AMBセラミック基板は、この次世代パワー半導体から出る熱を効率よく逃がしてくれます。

だから、半導体が本来持っているすごい性能を、最大限に引き出すことができるんですね。

正直、この基板がないと、最新のスマホやEVは今ほどパワフルになれないでしょう。

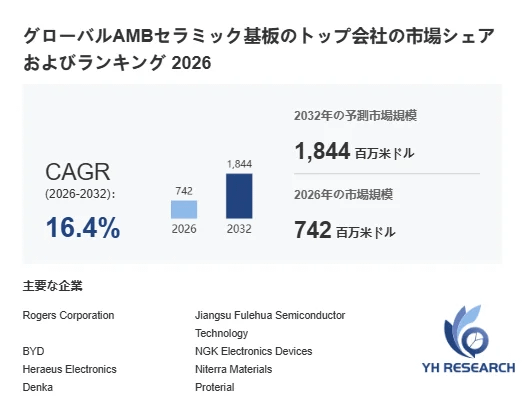

YH Researchの調査によると、AMBセラミック基板の世界市場は2025年に6億2300万米ドルでした。

しかし、これが2032年には18億4400万米ドルにまで成長すると予測されています。

年平均成長率（CAGR）はなんと16.4%！

これって、つまり、これから私たちの身の回りのガジェットに、この技術がもっと使われるってことなんです。

特に、EVの普及や再生可能エネルギーへの投資が急拡大しているアジア太平洋地域が、この成長を強力に牽引しています。

AMBセラミック基板とよく比較されるのが、DBC基板という従来の技術です。

ぶっちゃけ、耐久性や性能で選ぶなら、AMB基板が圧倒的に有利ですね。

AMB基板は、厚い銅をセラミックにしっかり接合できるので、熱による膨張や収縮で基板が壊れるリスクを減らせます。

だから、EVのインバーターや鉄道の牽引装置みたいに、長く安心して使いたい製品にはAMBが選ばれているんです。

「基板」と言われると、ちょっとピンとこないかもしれませんね。

でも、実は皆さんの身近なところでAMBセラミック基板の恩恵を受けているんですよ。

EVの充電時間：例えば、最近のEVに乗っていて、充電がめちゃくちゃ速いと感じることはありませんか？
これは、AMB基板がパワー半導体の性能を最大限に引き出し、効率的な充電を可能にしているからです。
産業機械の安定稼働：工場などで使われる産業機械が、長時間動いても安定しているのを見ると「すごいな」と思いますよね。
高熱になる部品がAMB基板によってしっかり冷却されているからこそ、故障なく動き続けられるんです。
通勤中のスマホ：通勤中にスマホで重いゲームをしたり、動画を見たりしても、以前より熱くなりにくいと感じることもあるかもしれません。
それは、この基板が効率よく熱を逃がしてくれているからですよ。

AMBセラミック基板は、まさに私たちのデジタルライフを「縁の下の力持ち」として支えている技術なんです。

もちろん、AMBセラミック基板も完璧な技術ではありません。

製造にはいくつかの技術的な課題があります。

製造プロセスの複雑さ：AMB基板を作るには、特殊な高温真空環境でのろう付け技術が必要です。
これは非常に高度な技術が求められ、設備投資も高額になります。
品質管理の難しさ：特に大きな基板を作る時には、熱による反りや、セラミックと金属の接合部分が剥がれてしまわないように、すごく精密なプロセス制御が不可欠です。

これらの課題があるため、製造コストは従来の基板よりも高くなる傾向があります。

だから、まだ全ての製品に簡単に採用できるわけではないんです。

それでも、その高性能と信頼性から、EVや再生可能エネルギーといった高付加価値市場では、AMB基板の需要が急速に高まっています。
