結論：AIガジェットの快適さは「台湾の半導体技術」が支えている！
結論から言うと、私たちが日々使うAI搭載ガジェットの性能をグンと引き上げているのは、台湾の最先端『半導体製造技術』なんです。
特に『プラズマ装置』と『先進パッケージング』という技術が、2026年の今、めちゃくちゃ重要になってきています。
なぜなら、AI半導体はこれまで以上に小さなスペースに、より多くの情報を詰め込む必要があるからです。
この微細な作業で、汚れをしっかり取り除き、部品同士をきちんとくっつけるために、プラズマ装置が不可欠なんですよ。
台湾企業がAI半導体需要で大活躍中！
現在、台湾のメモリーモジュールや半導体検査装置メーカー16社は、AI需要のおかげで業績が絶好調です。
2025年の純利益は前年の2倍以上に増加し、2026年1〜2月の売上高も前年同期比70％超増と、その勢いは止まりません。
TSMCの2ナノプロセス向け出荷拡大や、次世代AIのボトルネックを解消するCPO（コパッケージド・オプティクス）向け検査装置の需要増が、この好調を後押ししています。
Aデータ（威剛科技）はモジュール価格上昇で利益が2.68倍になり、クロマ（致茂電子）は過去最高益を更新しました。
プラズマ装置がAI半導体のカギ！台湾4社が先進封止に注力
AI半導体の小型化やCoWoSのような先進パッケージングでは、ウエハー表面の微細な隙間にある汚染物質を取り除き、接合の信頼性を高めるプラズマ処理が主流になっています。

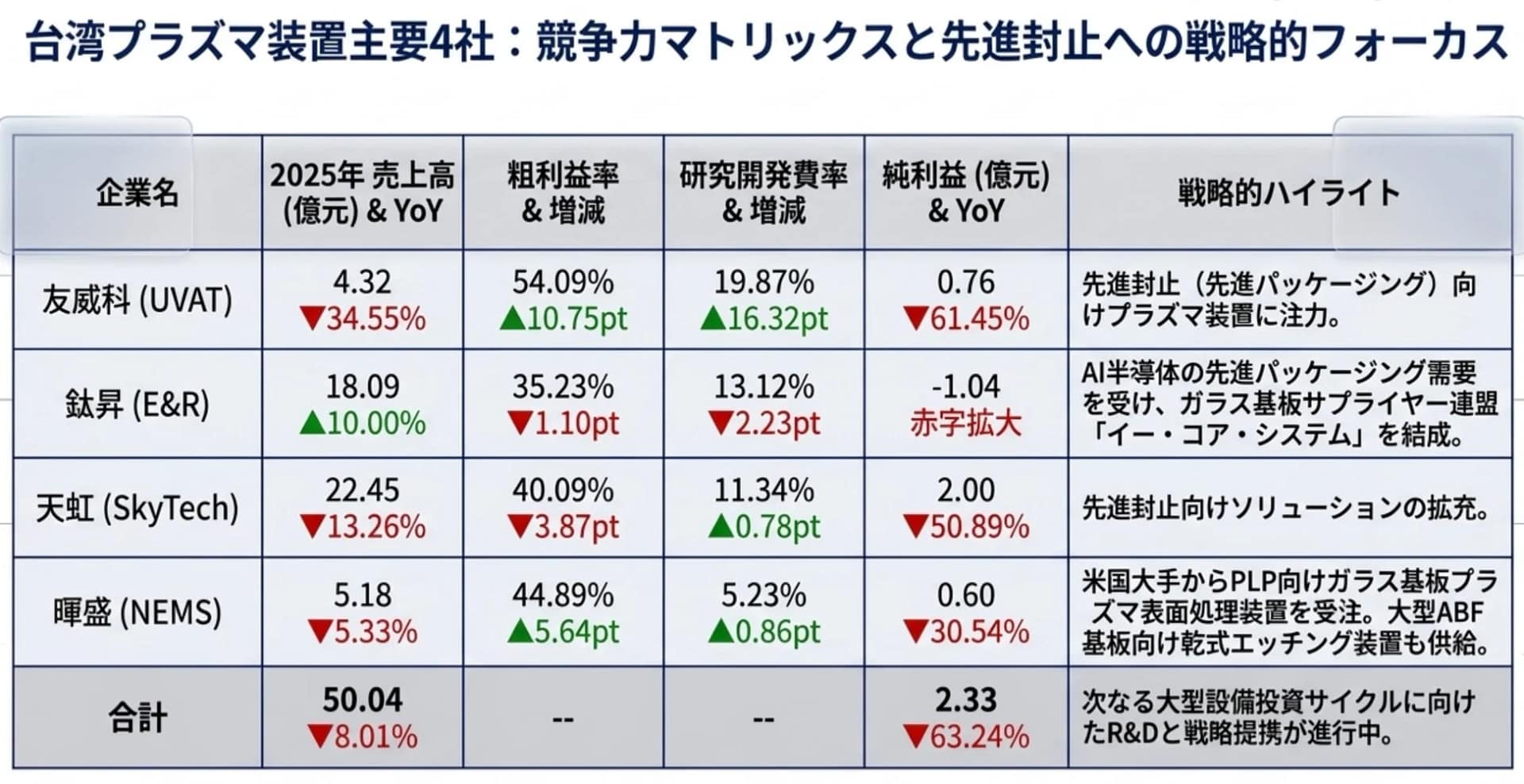

NEMSテック（暉盛科技）や鈦昇科技（E&R）など台湾のメーカー4社は、次世代技術であるPLP（パネルレベルパッケージング）向けガラス基板のプラズマ表面処理装置の開発や受注獲得に力を入れています。
エヌビディアのAIサプライチェーン入りを果たした敘豊企業
IC基板装置メーカーの敘豊企業（エクラット・フォーエバー・マシーナリー）は、IC基板大手のユニマイクロンからハイエンドIC基板向けウェットプロセス装置を受注しました。
これにより、ABF基板の良品率を約30％も向上させることに貢献しています。
結果として、敘豊企業はエヌビディアの主力サプライヤーを支える存在となりました。
今後は、2028〜30年の量産を見据えた次世代ガラス基板向け設備の先行開発を進め、市場での優位性を確保することを目指しています。
輸出規制とセキュリティ強化：台湾半導体設備メーカーの挑戦
米中対立が続く中、台湾の半導体設備メーカーは、台湾政府による12種類の設備に対する厳格な輸出規制や審査を遵守しています。
しかし、世界最大の中国の成熟製造プロセス向け設備需要も依然として大きいため、その取り込みも図っています。
同時に、米国などの海外顧客からの信頼を得るため、半導体設備の情報セキュリティー規格「SEMI E187」への準拠など、サイバー対策も強化している状況です。
ぶっちゃけ、この技術がなかったらどうなるの？
正直、私も最初は「プラズマ装置？ 何それ？」って感じでした。
でも、この記事のために調べてみて、「あぁ、この技術があるからこそ、私の最新のAIスマホがこんなにサクサク動くんだ！」って実感しましたね。
もし、この技術が遅れていたら、今頃、スマホがカクカクしてイライラしていたかも…なんて想像すると、ゾッとします。
昔の半導体製造では、もっとシンプルな方法で部品をくっつけていました。でも、AI半導体のように複雑で精密なものになると、それではもう対応できません。
例えるなら、昔は木工用ボンドで十分だったのが、今は宇宙船の部品を溶接するような精密さが求められている、という感じです。
プラズマ装置は、まさにその超精密な溶接を実現するカギなんです。
デメリットも知っておこう
もちろん、最先端技術には課題もあります。
例えば、これらの高度な装置を開発・製造するには、莫大なコストがかかります。
また、国際情勢、特に米中関係の影響で、台湾の半導体設備メーカーは輸出規制に対応しながら、中国市場の需要を取り込むという難しい舵取りを迫られています。
きっと、技術開発のスピードやコストに影響が出る可能性もあるでしょう。
もっと詳しく知りたいならコレをチェック！

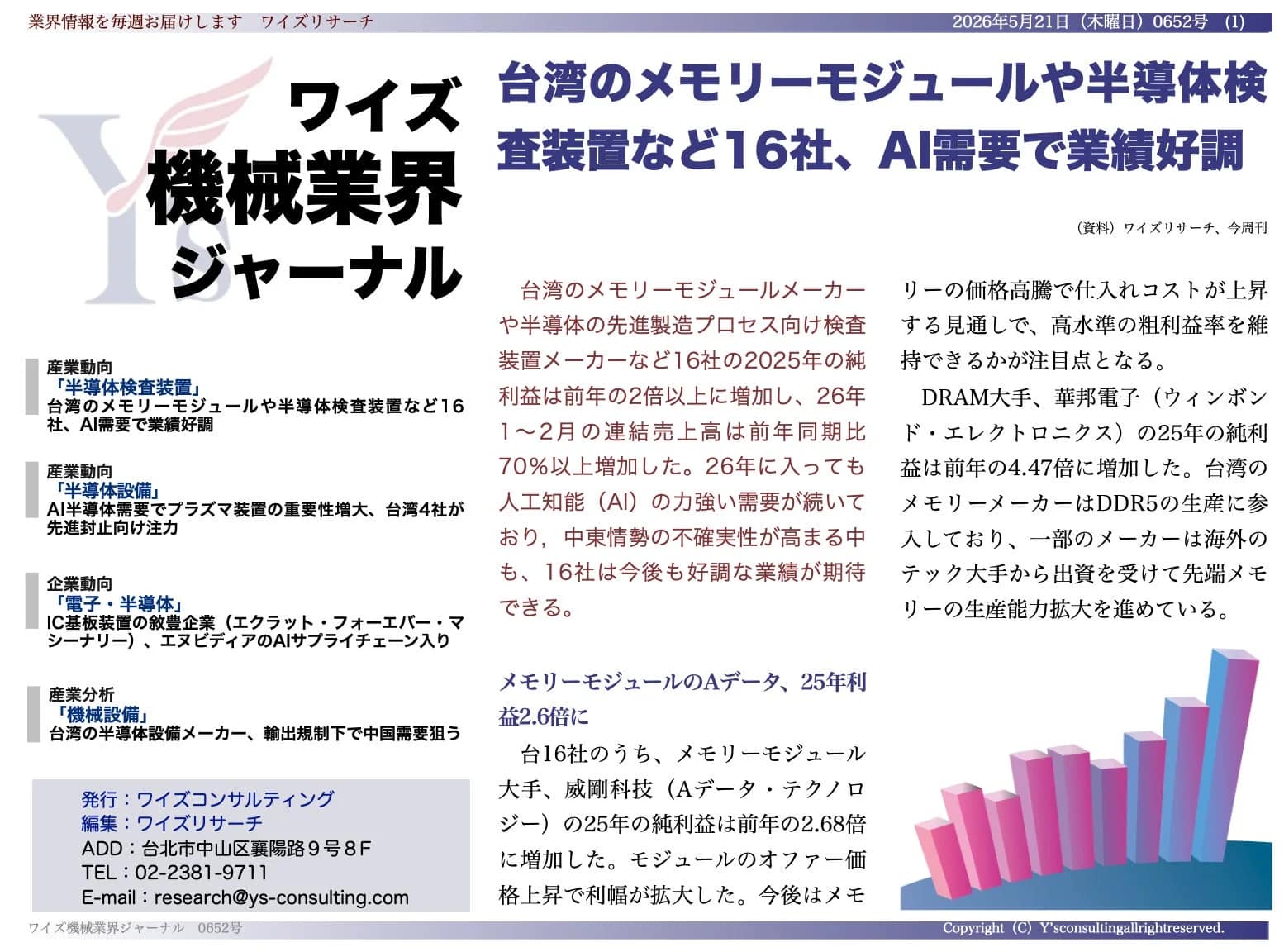

台湾の機械業界の最新情報を深く掘り下げたい方は、ワイズコンサルティング グループが発行している『ワイズ機械業界ジャーナル』をチェックしてみてください。
