【2026年最新】ガジェット初心者が知っておくべき「物理的セキュリティ保護チップ」って何?

物理的セキュリティ保護チップって、ぶっちゃけ何?

簡単に言えば、スマホやPC、家電の中に入っている「特別なガードマンチップ」です。
これは、データを暗号化したり、不正なアクセスを検知したり、改ざんを防いだりする、複数のセキュリティ機能をハードウェアレベルで実行してくれます。

イメージとしては、

  • ソフトウェアでのセキュリティ:鍵をしっかりかけるイメージです。

  • 物理的セキュリティ保護チップ:鍵がかかった金庫に入れるイメージです。

つまり、ソフトウェアだけの対策よりも、もっと手堅く、物理的にデータを守ってくれる存在なんですね。

例えば、通勤中にスマホで決済する際も、このチップが裏側でしっかり守ってくれています。
夜中にネットショッピングをする時も、クレジットカード情報がこのチップのおかげで守られているんだな、と思うと、すごく安心できますよ。

なぜ今、こんなに重要なのか?

1. デジタル化の加速とサイバー攻撃の進化

私たちの生活は、どんどんデジタル化が進んでいます。
スマートホーム、スマートシティ、産業IoTなど、たくさんの機器がインターネットにつながるようになりました。

それに伴い、サイバー攻撃も年々巧妙になっています。
従来のソフトウェアだけでは守りきれない情報が増えてきたため、ハードウェアレベルでの強固な防御が求められているんです。

2. 技術革新でどんどん高性能に

物理的セキュリティ保護チップは、常に進化しています。

  • チップの小型化・高性能化:28nmから7nm、さらに先端のナノプロセスへと進化し、より高度な暗号処理機能が小さなチップに搭載できるようになりました。

  • 低消費電力化:IoTデバイスのように、常に電力を抑えたい機器にも搭載しやすくなっています。

  • 新しい認証技術:「物理的複製困難関数(PUF)」という、チップごとに固有の識別情報を生成する技術も登場しています。これにより、不正コピーや偽造を防ぐことができます。

正直、これらの技術のおかげで、私たちの手にするガジェットは、より安全で使いやすくなっているんです。

3. 国もセキュリティを強化している

世界中の政府が、情報セキュリティ政策を強化しています。
重要な情報インフラや通信設備、IoT機器などに対して、高度なハードウェアセキュリティ対策を求める規制が増えているんです。

これは、国家レベルでの情報保護や、私たちの生活を支える重要設備の安全確保が目的です。
政府の動きが、このチップ市場の成長をさらに後押ししていると言えます。

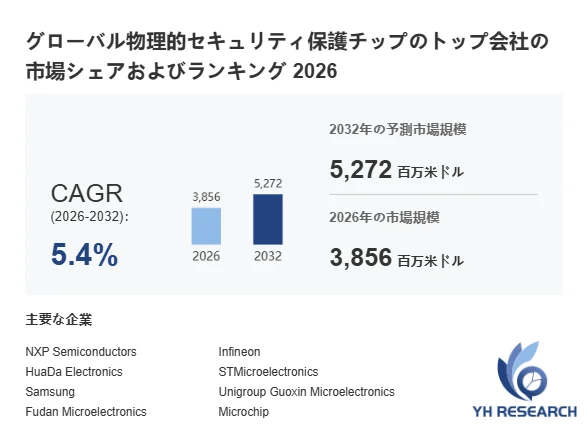

グローバル物理的セキュリティ保護チップの市場予測

どんなところで使われているの?

物理的セキュリティ保護チップは、私たちの身近なところでたくさん使われています。

  • IoTデバイス:スマートホームのカメラやセンサー、スマートシティのインフラ機器など。

  • 金融決済・本人認証:モバイル決済、ICカード、デジタルID認証など。

  • 自動車電子機器:電気自動車(EV)や自動運転技術の制御システムなど。

  • 産業制御:工場などの産業用機械のシステム。

  • 政府・防衛分野:国家レベルの機密情報を扱うシステム。

ぶっちゃけ、意識することは少ないかもしれませんが、私たちが日々使っているガジェットやサービスに、このチップが欠かせない存在になっているんですね。

他のセキュリティと何が違うの?

セキュリティ対策には、大きく分けてソフトウェアベースとハードウェアベースがあります。

  • ソフトウェアベースのセキュリティ

    • メリット:比較的導入が容易で、アップデートで柔軟に対応できます。

    • デメリット:プログラムの脆弱性を突かれると、情報が漏洩するリスクがあります。

  • 物理的セキュリティ保護チップ(ハードウェアベース)

    • メリット:ハードウェア自体で機密データを保護するため、ソフトウェアの弱点に左右されにくいです。物理的にチップを破壊しない限り、データを読み取ることが非常に困難です。

    • デメリット:導入コストや開発の複雑さが増す傾向があります。

正直、どちらも重要ですが、本当に大切な情報やシステムを守るには、物理的セキュリティ保護チップのようなハードウェアの防御が絶対必要です。
例えるなら、ソフトウェアが「鍵」なら、物理的チップは「金庫」のようなものですね。

デメリットや課題は?

物理的セキュリティ保護チップ自体に、ユーザーが直接感じる明確なデメリットは少ないです。
むしろ、安全性が高まるメリットの方が大きいです。

しかし、業界全体としてはいくつか課題があります。

  • 高い技術とコスト:高性能なチップを開発・製造するには、最先端の技術と多額の設備投資が必要です。これが製品のコストに影響を与える可能性もあります。

  • サプライチェーンの複雑さ:半導体産業はグローバルなサプライチェーンで成り立っています。重要素材の安定調達や生産地域の分散化など、世界情勢によって影響を受けるリスクもゼロではありません。

  • 競争の激化:NXP Semiconductors、Infineon、STMicroelectronics、Samsungといった大手から新興企業まで、多くの企業が技術開発を競い合っています。これは技術の進歩を促しますが、同時に市場での競争は激しいです。

正直な話、開発者の方々は、もっと安く、もっと簡単に組み込めるように日々努力されているはずです。
その努力が、私たちの手にするガジェットの安全を支えているんですね。

まとめ

「物理的セキュリティ保護チップ」は、デジタル化が進む現代社会で、私たちの安全を根底から支える重要なテクノロジーです。
ガジェット初心者の方も、このチップが私たちの見えないところで、どれだけ頑張ってくれているか、少しでも理解していただけたら嬉しいです。

これからも、この技術はますます進化して、私たちのデジタルライフをより安全で快適にしてくれることでしょう。

もっと詳しく知りたい方は、YH Research株式会社が発表したレポートをぜひチェックしてみてくださいね。

レポートの詳細内容・無料サンプルお申込みはこちら
